cara program stm32 dengan STlink



perlahan mulai hijrah ke STM32



awal mula dari hijrah ke Stm32. karena ada sebuah tantangan yang unik dan di STM32 ini mempunyai fitur yang banyak dibandingkan arduino.

langsung saja kita compare

sudah tau perbedaannya??

sekarang kenali pinoutnya

langkah selanjutnya yaitu bagaimana cara memrogram stm32. berhubung saya masih familier dengan ARDUINO IDE. kali ini saya akan share bagaimana cara memrogram STM32 dengan Arduino IDE

bahan yang perlu disiapkan antara lain :

• usb to ttl
• kabel jumper femala to female sebanyak 4
• stm32

rakit komponen seperti gambar di atas

sekarang ke tahap software:

• instal software arduino IDE. (download disini)
• jalankan software arduino. kemudian instal board Arduino SAM
• (Tools menu, pilih Boards manager, kemudian install the Arduino SAM boards (Cortex-M3) )
• Download zip  STM32 (download disini)
• Unzip STM32 kemudian extract, lalu rename menjadi Arduino_STM32, kemudian copy Arduino_STM32 ke folder C:\Program Files (x86)\Arduino\hardware
• Restart software Arduino IDE,
• perhatikan posisi jumper di board STM32

mode upload sketch

mode operasi sistem stm32

• posisikan mode upload jumpernya.

• copy sketch dibawah ini:

// the setup function runs once when you press reset or power the board

void setup() {

  // initialize digital pin PB1 as an output.

  pinMode(PC13, OUTPUT);

}

// the loop function runs over and over again forever

void loop() {

  digitalWrite(PC13, HIGH);   // turn the LED on (HIGH is the voltage level)

  delay(1000);              // wait for a second

  digitalWrite(PC13, LOW);    // turn the LED off by making the voltage LOW

  delay(1000);              // wait for a second

}

• pilih ke Tools dan geser ke bawah untuk menemukan seri Generic STM32F103C seperti yang ditunjukkan di bawah ini. Kemudian pastikan variannya adalah tipe 64kFlash, kecepatan CPU adalah 72MHz dan ubah metode upload ke Serial.

• hubungkan USB to ttl  ke PC/Laptop dan periksa port COM yang mana board FTDI terhubung menggunakan device manager. Kemudian, pilih nomor port yang sama di Tools-> Port

• klik Upload






untuk versi blackpill berikut pinoutnya

bedanya dengan bluepill yaitu:
- black tidak ada pin 5V

- led builtin blackpill di PB12, kalo blue pill di PC13

silahkan tinggalkan saran dan kesan di kolom komentar bawah ini.

atau munkin ada ide yang perlu di bahas.

Belajar sambil Beramal



klik dibawah ini untuk registrasi

JOIN

Review Workshop Online #5



Terima kasih atas saran dan kesannya semua peserta Workshop Online

"Membuat smart kwh meter dengan IoT Blynk",

semoga SIMOR Technology ke depannya bisa lebih baik.

Salam,

Fuad Hasan

(Founder SIMOR)

Review NGOMBE #5



download file materi NGOMBE 5

terima kasih buat semua peserta NGOMBE #5 yang sudah join.

semoga admin bisa mengadakan NGOMBE #6.

yang belum dapat hadiah doorprize saat kuis kahoot, tetap sabar ...

tunggu kuis kahoot di acara NGOMBE selanjutnya...

tetap semangat....

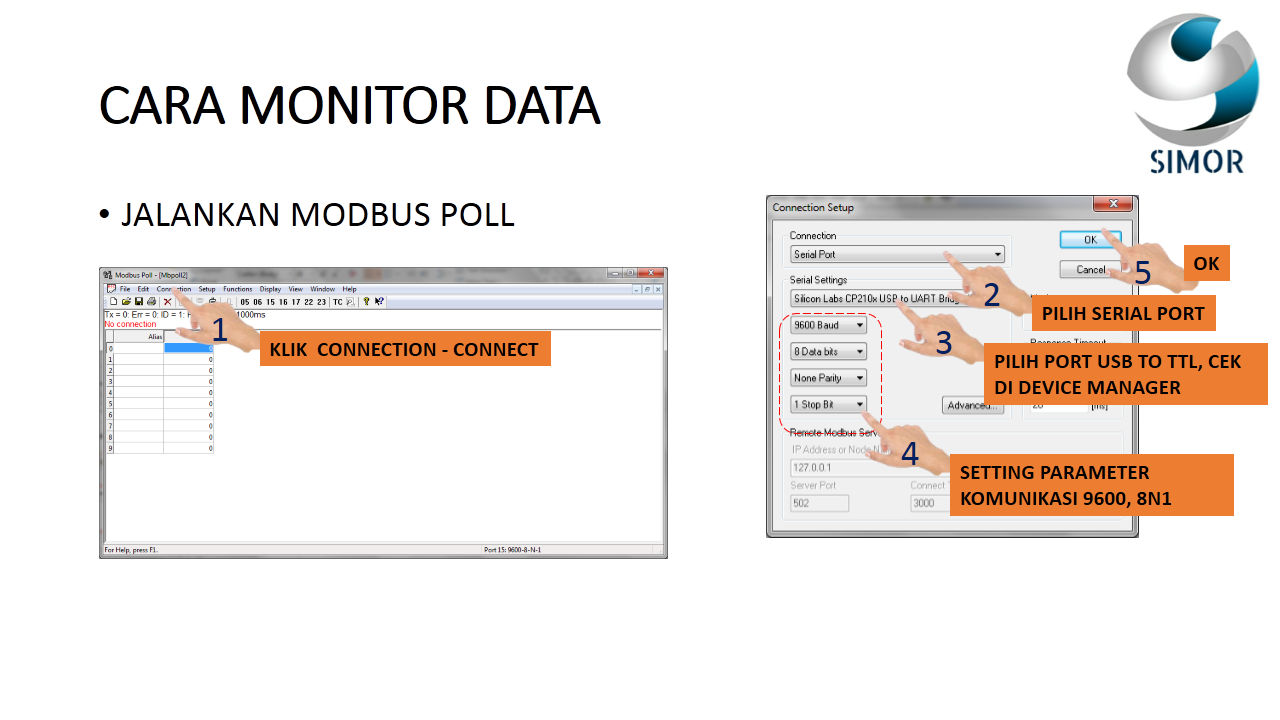

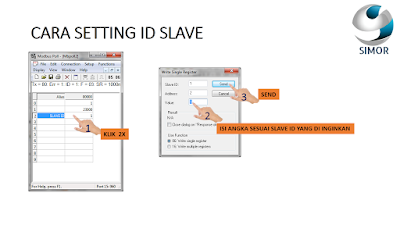

Cara Setting ID Slave dan Monitor Data PZEM004T

Mengenal lebih dalam Lora Ebyte



        Lora type ini bekerja di frekwensi 410 -441 Mhz, type data yang dikirim inputannya dari UART. jadi bisa di implementasikan komunikasi antar arduino atau hardware yang memiliki port UART.

Pinout Lora

Dari perusahaan ebyte mengeluarkan banyak type lora, seperti contoh dibawah ini:

website

parameter di atas menunjukkan hasil uji jarak bisa sampai 3km di udara terbuka alias LOSS, dan setting power maximum, dengan menggunakan antena 5dbi dan ketinggian 2 meter. kecepatan data di udara menggunakan 2,4kbps.

kalo saya pernah uji coba dengan metode modbus, pernah sampai 150m dengan antena 3dbi lokasi tidak loss. dengan ketinggian hanya 1m. berikut videonya

lora type ini bekerja di tegangan min 3,3 - 5,2v, jadi berhati-hati saat memberi tegangan supply

download datasheet

software setting

tutorial setting sudah saya share di artikel CARA setting LORA

contoh implementasi:
