semoga kita selalu diberikan keselamatan dan kesehatan. di pagi ini saya akan share hasil diskusi di grup whatsapp Modbus Arduino yang penduduknya sekitar 255 kepala. diskusi hari ini membahas tentang bagaimana membuat rangkaian digital input yang aman, handal dan simpel.
arti aman disini yaitu aman terhadap EMI atau EMF. Electromagnetic Interference atau biasa disingkat EMI adalah noise (gangguan) elektrikal yang disebabkan oleh medan elektromagnetik yang dihasilkan oleh sistem elektrikal lain.
Pada umumnya gangguan EMI ini terjadi jika ada 2 rangkaian elektronika yang berdekatan. Bisa salah satu mempengaruhi yang lain, bisa juga saling mempengaruhi. Besarnya gangguan EMI berbanding lurus terhadap arus. Ingat: medan elektromagnetik ditimbulkan oleh aliran arus.
Secara mekanisme, arus yang mengalir pada suatu konduktor menimbulkan medan elektromagnetik, kemudian medan elektromagnetik ini dapat menimbulkan arus pada konduktor lainnya. Arus yang tidak dinginkan inilah yang menjadi gangguan (EMI).
Selain aman dari EMI ada juga harus aman terhadap range tegangan supply input. Disini membuat rangkaian digital input batasannya tegangan 12-24V. Jadi optional ketika dikasih input tegangan.
sekarang arti handal adalah handal kinerjanya ketika dikasih input tegangan terbalik. rangkaiannya tidak mudah rusak.
selanjutnya arti simpel. Simpel disini dalam arti tidakmembutuhkan komponen banyak dan gampang merangkainya. seperti SIMOR (simple modbus RTU)

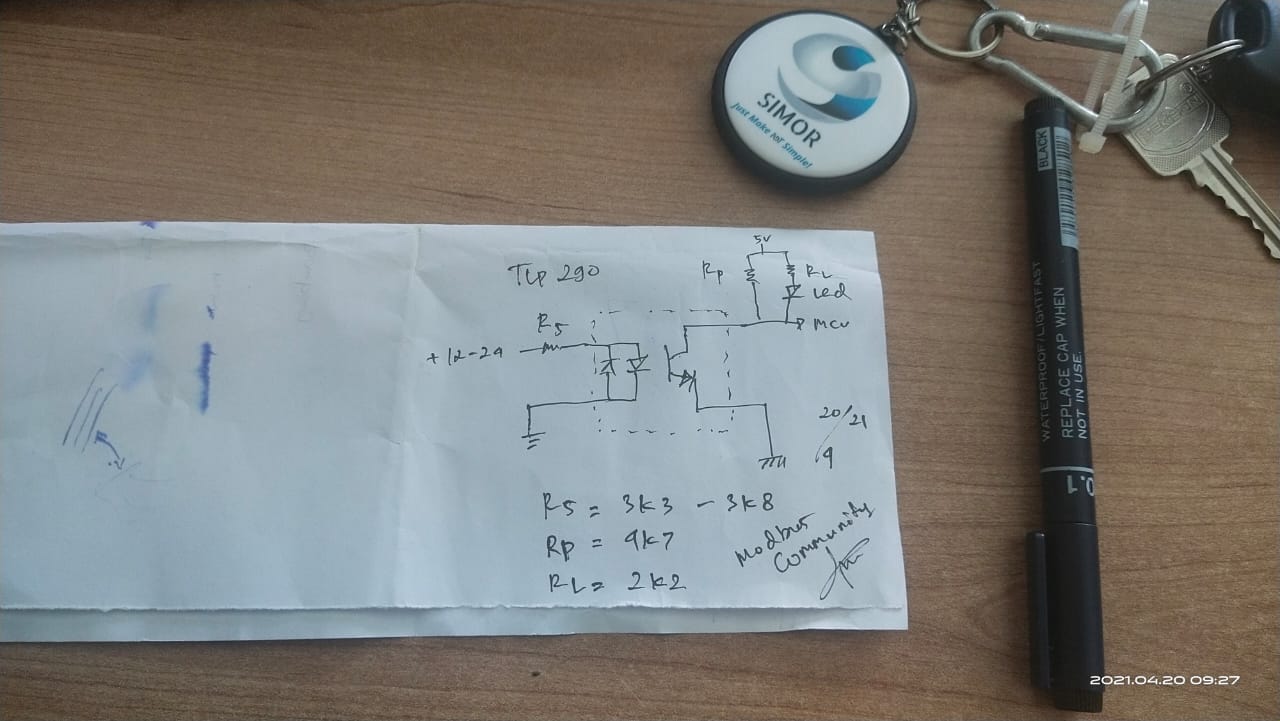

langsung saja kita disiapkan komponennya :
- opto coupler TLP290
- resistor 3k3 atau 3k8
- resistor 4k7
- resistor 2k2
- led
- MCU (mikrokontroller seperti arduino, esp, stm)
