Senin, 24 Maret 2014

Software Mini Scada with VB.net

mencoba mengembangkan software Modbus TCP dengan VB.net dari blog pak hadi.... hadiscada.blogspot.com
menjadi sebuah HMI mini scada, yang realtime......
monitoring pengukuran, status, dan pengendalian jarak jauh

berikut contoh tampilannya:



software di atas saya simulasikan dengan RTU ARADUINO protokol Modbus TCP yang mempunyai 3 Digital output, 4 Digital Input, dan 6 Analog Input


Selasa, 18 Maret 2014

KALIBRASI TRANDUSER SIEMENS 7KG6000-8AA/MM

kali ini saya akan share cara merubah output tranduser siemens seperti pada gambar di atas,Tranduser ini diubah dari tegangan menjadi menjadi arus.
Langkah-langkah:
1. Ubah 6 jumperan yang warna abu-abu seperti gambar dibawah dari pin 2,3 jadi 1,2 atau di arahkan ke atas


pasang kabel data ke tranduser dan tancapkan k PC
pasang power tranduser 48VDC


 jalankan program simeas
cek port comm
ubah settingan dari tegangan 0-5V ke arus 4-20mA





setelah sukses di upload settingan k tranduser, maka arus output tranduser akan terukur 4mA


Uji komunikasi RTU TCP with Modscan32

sebelum melakukan pengujian,
siapkan dulu alat dan bahannya,
alat:
  1. RTU TCP arduino
  2. kabel RJ45 straigh
  3. adaptor 12V
bahan:
software Modscan32

Langkah-langkah:
1. Tancapkan kabel RJ45 ke RTU dan PC
2. Setting IP PC, misalkan IP RTU 192.168.1.87, maka IP PC 192.168.1.2 atau lainnya selain 87 untuk angka belakangnya
3. Run aplikasi ModScan32

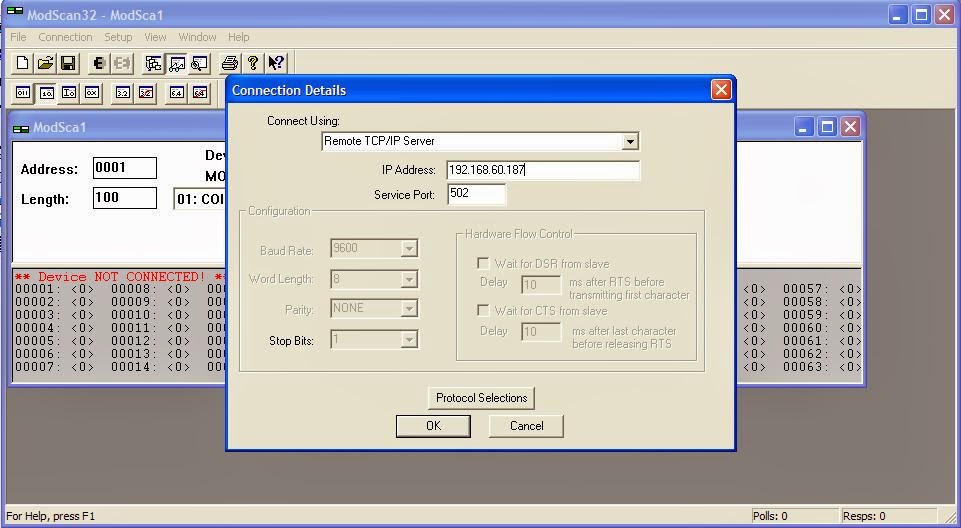

4. Pilih Connection -> Connect

5. Isikan IP RTU, kemudian OK
6.Gambar dibawah ini mengindikasikan RTU sudah koneksi dengan PC dan sudah polling


7. Isikan addres dan pilih MODBUS Point Type sesuai dengan addres yang disetting di RTU


klik modscan32 untuk ke tahap selanjutnya

Senin, 17 Maret 2014

tutorial membuat RTU Arduino protokol Modbus RTU (RS485)

 RTU sudah dijelaskan artinya pada blog sebelumnya.
kali ini saya akan share tentang tutorial membuatnya, komunikasi data serial RS485.
kenapa saya menggunakan RS485???
karena modul-modul di pasaran sekarang menggunakan itu. contoh modul yang ada di tempat kerja saya, yang menggunakan RS485, antara lain:
  1. ION6200
  2. Micom P127
  3. ADAM 4055
  4. PM710

Kelebihan RS485  dibandingkan RS232:
  • Bisa menghubungkan 1  master dengan 32 slave.
  • Kecepatan data bisa sampai 1 mbps
  • Maksimal panjang kabel data 1200 meter.
  • menggunakan metoda master-slave
Secara hardware maupun pemrograman Rs485  sangatlah simple tapi sangat bermanfaat buat pengontrolan.

Bahan-bahan yang perlu di sediakan untuk membuat RTU :

Material Hardware:
  1. Arduino Uno
  2. Kabel data Arduino
  3. IC MAX485
  4. konverter RS232 to RS485 (ujicoba ke PC)




Material Software:
  1. Software Arduino versi 0023
  2. Library ModbusSlave (maaf belum bisa upload ke internet, bisa dicari di google)
langkah-langkah pembuatan:
1. Masukkan library yang sudah anda cari di goolge ke dalam folder library software arduino

2. Buat sketch pada software arduino

#include <ModbusSlave.h>

ModbusSlave mbs;

enum {
                MB_40000,        //A0
        MB_40001,        //A1
        MB_40002,        //A2
        MB_40003,        //A3
        MB_40004,        //A4
        MB_40005,        //A5
        MB_40006,        //PWM  PIN_3
        MB_40007,        //PWM  PIN_4
        MB_40008,        //PWM  PIN_5
        MB_40009,        //PWM  PIN_6
        MB_40010,        //PWM  PIN_7
        MB_40011,        //PWM  PIN_8
        MB_40012,      //Pino 9 do arduino  1= liga Led 0 desliga led.
        MB_40013,      //Pino 10 do arduino  1= liga Led 0 desliga led.
        MB_40014,      //Pino 11 do arduino  1= liga Led 0 desliga led.
        MB_40015,      //Pino 12 do arduino  1= liga Led 0 desliga led.
        MB_40016,     //Pino 13 do arduino  1= liga Led 0 desliga led.
        // Aqui você pode criar mais registradores  porém o elipse  demo fica limitado em 20 tags.  Lembrete os registradores e tags são na verdade variaveis.
        MB_REGS         /* total number of holding registers on slave */
};


int regs[MB_REGS];
int ledPin = 13;

unsigned long wdog = 0;         /* watchdog */
unsigned long tprev = 0;         /* previous time*/

void setup()
{


  const unsigned char SLAVE = 1;      /* slaveId */
  const long BAUD = 9600;             /* baud rate */
  const char PARITY = 'n';             /* n=none; e=even; o=odd */
  const char TXENPIN = 2;              /* output driver enable pin */


  mbs.configure(SLAVE, BAUD, PARITY, TXENPIN);

  mbs.update(regs, MB_REGS);
  pinMode(ledPin, OUTPUT);
  pinMode(3, INPUT);
 }


void loop()
{
       if(mbs.update(regs, MB_REGS))
                wdog = millis();
        if ((millis() - wdog) > 1500);


 //   ANALOG INPUT
   regs[MB_40000] = analogRead(A0);
 //   DIGITAL INPUT
   regs[MB_40006] = digitalRead(3);
//   DIGITAL OUTPUT
    digitalWrite(13, regs[MB_40016]);


  }


3. Compile
4. tancapkan kabel data ke PC dan Arduino
5. Cek arduino di com brp???
6. setelah terdeteksi upload sket ke arduino
7.rangkai arduino sperti gambar di bawah ini
8. Cek hasil rakitan arduino dengan software Modscan / atau software untuk membaca protokol modbus

library cek disini

bila kurang jelas silahkan tinggalkan pesan atau contact ke 081555305255



klik RS485 untuk melanjutkan ke tahap berikutnya
