Rabu, 28 Desember 2016

Cara setting komunikasi scada RTU shinsung

Wait

cara setting komunikasi scada RTU rec ADVC

alat yang dibutuhkan:
1. Laptop yang sudah terinstal WSOS dan driver ADVC (update online)
2. kabel usb (seperti kabel printer)

langkah-langkah:
1. run WSOS
2.   2.   Option -> go online -> pilih port -> ok
3    3.  Option -> read switgear
4. Display -> Switchgear communication -> Protocol -> DNP3 -> DNP communication  configuration

saat merubah settingan masukan password : capm


running text P10 with arduino uno






awal mula membuat ini karena ada pesenan yang menantang. munkin emang karena rezeki ya. rezeki yang tak bisa disangka-sangka.
googling sana sini akhirnya nemu juga.
kali ini saya akan share cara membuat running text dengan arduino
yang diperlukan antara lain:
1. modul P10
2. arduino uno
3. pcb yang sudah di desain




software :
1. arduino
2. library DMD dan TimerOne

langkah-langkah:
1. run software arduino
2. upload sketch  dibawah ini
#include <SPI.h>        //SPI.h must be included as DMD is written by SPI (the IDE complains otherwise)
#include <DMD.h>        //
#include <TimerOne.h>   //
#include "SystemFont5x7.h"
#include "Arial_Black_16_ISO_8859_1.h"

//Fire up the DMD library as dmd
#define DISPLAYS_ACROSS 1
#define DISPLAYS_DOWN 1
DMD dmd(DISPLAYS_ACROSS, DISPLAYS_DOWN);

/*--------------------------------------------------------------------------------------
  Interrupt handler for Timer1 (TimerOne) driven DMD refresh scanning, this gets
  called at the period set in Timer1.initialize();
--------------------------------------------------------------------------------------*/
void ScanDMD()
{
  dmd.scanDisplayBySPI();
}

/*--------------------------------------------------------------------------------------
  setup
  Called by the Arduino architecture before the main loop begins
--------------------------------------------------------------------------------------*/
void setup(void)
{

   //initialize TimerOne's interrupt/CPU usage used to scan and refresh the display
   Timer1.initialize( 3000 );           //period in microseconds to call ScanDMD. Anything longer than 5000 (5ms) and you can see flicker.
   Timer1.attachInterrupt( ScanDMD );   //attach the Timer1 interrupt to ScanDMD which goes to dmd.scanDisplayBySPI()

   //clear/init the DMD pixels held in RAM
   dmd.clearScreen( true );   //true is normal (all pixels off), false is negative (all pixels on)
  Serial.begin(115200);
}

/*--------------------------------------------------------------------------------------
  loop
  Arduino architecture main loop
--------------------------------------------------------------------------------------*/
void loop(void)
{
   dmd.clearScreen( true );
   dmd.selectFont(Arial_Black_16_ISO_8859_1);
   // Français, Österreich, Magyarország
   const char *MSG = "Fran""\xe7""ais, ""\xd6""sterreich, Magyarorsz""\xe1""g";
   dmd.drawMarquee(MSG,strlen(MSG),(32*DISPLAYS_ACROSS)-1,0);
   long start=millis();
   long timer=start;
   while(1){
     if ((timer+30) < millis()) {
       dmd.stepMarquee(-1,0);
       timer=millis();
     }
   }
}

3. sambungkan pcb dengan arduino dan kabel DMD p10


Selasa, 27 Desember 2016

cara setting komunikasi scada RTU Kwangyum


kali ini saya akan share tutorial setting komunikasi scada RTU kwangyum FTU-P200
peralatan yang dibutuhkan, antara lain:
1. Laptop/PC
2. Kabel usb to serial
3. kabel serial female to male = cross

langkah -langkah:
1. sambungkan kabel usb to serial ke kabel serial cross dan ke laptop
2. tancapkan kabel serial ke RTU
3. Run software FTUman
4. klik comm -> config
5. Pilih using serial port
6. pilih port usb (terdeteksi di com brp? cek device manager) -> ok
7. klik connect -> read
8. klik configuration -> communication ->
    - port parameter
    - DNP parameter
9. jika sudah klik write

untuk melihat adddres mappingan dnp
1. disconnect dulu
2. klik tool -> dnp index configuration
3. connect -> read




Sabtu, 17 Desember 2016

IO Shield For arduino uno or mega Support Ethernet shield and LCD I2C


IO Shield ini terdiri dari 4 digital output dan 4 digital input. pada 4 Digital input bisa dipecah lagi menjadi 2 Digital input dan 2 analog input.
Digital Output pada pin 3,5,6,7

Digital Input pada pin A0,A1,A2,A3

support ethernet shield, sperti gambar dibawah

selain itu juga support LCD I2C,seperti gambar dibawah

pemasangannya sangat mudah sekali. cocok di implementasikan pada rangkaian RTU.

bila membutuhkan IO Shield di atas silahkan hubungi : puakpipop@gmail.com

Rabu, 14 Desember 2016

RTU Puaks




RTU Puaks
protocol to master yaitu modbus TCP
memiliki 4 DO, 4 DI, 2 AI
dan port RS485 untuk slave dengan protocol modbus RTU

power supply 7 - 28 VDC




RTU ini bisa diakses via web

ukuran RTU 10 x 17 x 5,5
bisa dipasang pada dinrail





bila kurang jelas silahkan hubungi : puakpipop@gmail.com






















Rabu, 07 Desember 2016

Selasa, 06 Desember 2016

RTU Puaks sebagai wifi client

RTU Puaks sekarang dah bisa dijadikan wifi client. integrasi monitoring lebih mudah dan praktis.
didukung downlink RS485 yang digunakan untuk monitoring peralatan yang mendukung protokol modbus rs485. seperti power meter.
power meter ini sudah bisa di integrasikan dengan RTU puaks yang telah di uji pada tanggal 5 Desember 2016.
yang dapat dimonitor antara lain:
  1. Tegangan
  2. arus
  3. daya nyata
  4. energi (kwh)
  5. frekwensi




Kamis, 10 November 2016

proses pembuatan 30 RTU Puaks TCP

proses pemasangan modul step down

proses pemasangan ethernet shield to arduino uno
proses pemasangan komponen



proses pengujian tegangan input


ready for used

Jumat, 28 Oktober 2016

uji coba RTU MISP

RTU MISP adalah Rtu modul yang gunanya untuk integrasi scada yang praktis dan cepat.
memiliki digital output 2 untuk cb open dan close.
digital input 4 untuk s.close, s.open, s.LR. S.spare.

analog input rencana menggunakan sensor arus invasive

power supply 110vdc

communication modbus RTU RS485


ini adalah contoh simulasinya

Rabu, 26 Oktober 2016

HMI SCADA PUAKS


HMI SCADA Puaks ini di buat dari software VB.net pada tanggal 26 Oktober 2016. protocol yang disupport just MODBUS TCP only.

HMI ini sudah dilengkapi alarm view dalam satu window.
untuk telemetering menggunakan powermeter ION6200 punyanya sneider. yang mana dijadikan sebagai slave.



Selasa, 18 Oktober 2016

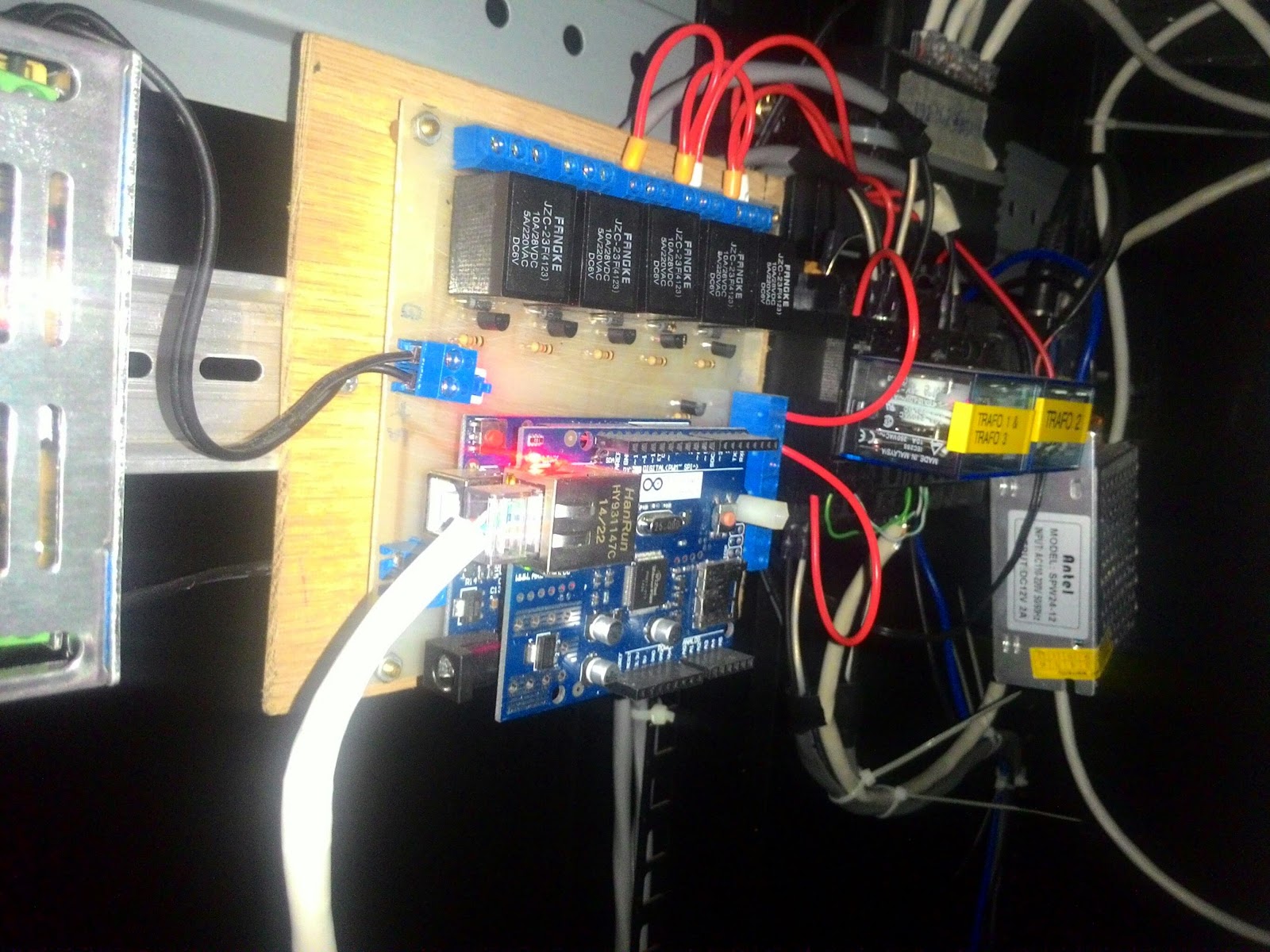

RTU Puaks Go Kupang NTT

RTU Puaks ini adalah RTU yang bisa dijadikan RTU Master. dengan protokol modbus TCP, untuk downlinknya RS485. bisa komunikasi dengan IED power meter ataupun relay. yang protocolnya modbus RTU, port comnya RS485.


contoh aplikasi monitoring beban dan tegangan


tutorial rtu puaks


Sabtu, 02 Juli 2016

membuat bracket dinrail praktis cepat murah

Berikut ini adalah tutorial membuat bracket dinrail cepat dan murah
Peralatan:
Obeng
Gergaji
Bor
Material:
Sekrup
Terminal viking 2,5mm
Semoga bermanfaat.

Selasa, 28 Juni 2016

Rangkaian Digital Output RTU simpel dan praktis


rangkaian ini sudah pernah saya bahas di :
http://puaks.blogspot.co.id/2014/02/driver-relay.html

disitu sudah lengkap komponennya dan gambar wiring.

rangkaian ini di uji tahan banting.. menurut saya

Senin, 27 Juni 2016

Modul I/O with box


Modul IO ini mempunyai
4 Digital Output
7 Digital Input

Protocol Modbus RTU
port komunikasi RS485

Power Supply 6-28V


Modul I/O Modbus RTU RS485

Modul I/O ini mempunyai :
8 Digital Output
8 Digital Input
3 Analog Input

power supply dari 6v - 28v. jadi bisa di kasih supply 12v atau 24v yang universal.

port komunikasi berupa RS485.

digital input with optocoupler

analog input 0-5v

ukuran 11 x 10,5 cm

Rangkaian Digital Input RTU simple and practice

kali ini saya akan share rangkaian Digital Input yang biasa saya pakai di RTU buatan saya.
rangkaian ini butuh :
2 resistor 10K
1 optocoupler PC817

simpel and practice

Jumat, 17 Juni 2016

koleksi Library Arduino


modbus master
download disini
or disini

yang lain d tunggu................................................


Modbus Master TCP Arduino ala burger Mec D

membuat burger ini lumayan mahal, berikut daftar harga komponennya:

1. arduino uno smd : 55.000
2. ethernet shield : 90.000
3. pcb bolong : 5000
4. IC max485 : 12000


alat ini komunikasi dengan laptop menggunakan kabel LAN dengan protocol modbus tcp, untuk di sisi slavenya komunikasi menggunakan kabel stp RS485.
percobaan kali ini membaca arus yang di injek ke micom p127. injektor menggunakan alat SMART DUMMY LOAD. diagram experimen kali ini seperti foto dibawah.


smart dummy load disini berfungsi sebagai injector arus.
micom p127 sebagai RTU slave dengan protocol modbus RTU rs485
arduino sebagai gateway modbus master.
kemudian data dari arduino dibaca oleh laptop

alat ini bisa juga power meter seperti ION 6200, amtron AI205 dll



review super mini Step Down DC


kali ini saya akan review modul stepdown  yang ultra small
modul ini sangat cocok buat pengaman modul arduino yang saya buat,
seperti :


modul ini saya ujjicoba kasih tegangan input sesuai speknya. tegangan tetap stabil.
pertama saya kasih input mulai dari 12v sampai 28v.... tegangan outputnya tidak berubah sama sekali.

bila membutuhkan silahkan hubungi 081555305255





signal gsm sim800l

Value RSSI dBm Condition 2 -109 Marginal 3 -107 Marginal 4 -105 Marginal 5 -103 Marginal 6 -101 Marginal 7 -99 Marginal 8 -97 Marginal 9 -95...
