Kamis, 26 Mei 2016

SMART DUMMY LOAD SCADA 20kV

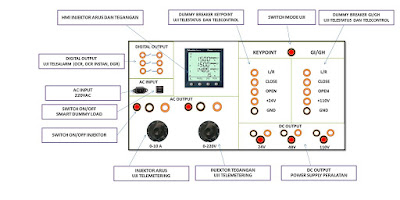

Smart Dummy Load adalah alat uji fungsi SCADA yang meliputi Telemetering, Telecontrol dan Telestatus secara dummy. Alat ini dibekali DC output 24V, 48V dan 110V yang  berfungsi sebagai power supply peralatan SCADA. input tegangan alat ini 220VAC, untuk memudahkan engginer mengoperasikan alat ini.


HMI (human machine interface) alat ini dimonitor via aplikasi andoid atau aplikasi windows.
dibawah ini adalah view HMI aplikasi windows

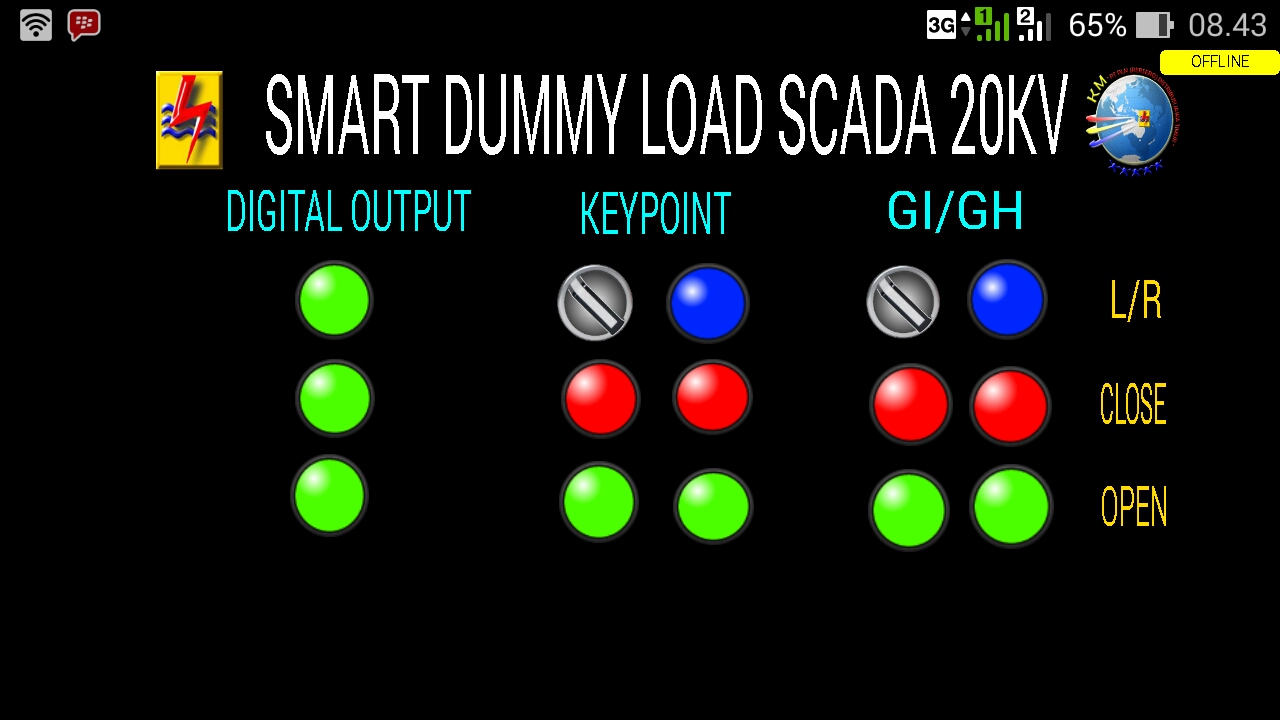

kalo yang ini adalah view HMI via android











Alat ini dibekali wifi yang mana digunakan untuk koneksi dengan aplikasi android atau windows.

untuk uji telemetering, alat ini terdapat 2 injektor, antara lain:
1. injektor Arus. range 0-10A
2. injektor Tegangan. range 0-250VAC
 kedua injektor ini selain berfungsi sebagai telemetering dia juga berguna untuk uji indikasi alarm IED relay. seperti alarm OCR, DGR, dan OCR Instan.







dimensi alat ini 53X35.5X22.5cm
berat estimasi 15kg (belum pernah masuk timbangan)

alat ini juga digunakan sebagai media pembelajaran





bila artikel ini kurang jelas silahkan tinggalkan komen dibawah.


terima kasih telah berkunjung di blog saya.
