Minggu, 31 Januari 2021
Minggu, 17 Januari 2021
NGOPI #3 - Modbus peduli bencana Banjir dan Gempa "Membuat HMI Arduino dengan indusoft web studio SCADA"
Link Zoom
SIMOR Technology is inviting you to a scheduled Zoom meeting.
Topic: Modbus Peduli Bencana Banjir dan Gempa
Time: Jan 17, 2021 08:00 PM Bangkok
Join Zoom Meeting
https://zoom.us/j/95770425708?pwd=c2xwdm02Z1kwYXZIb2xBRlJqYjIwdz09
Meeting ID: 957 7042 5708
Passcode: simor
Meeting ID: 957 7042 5708
Passcode: 056243
Find your local number: https://zoom.us/u/au1KvijlY
Jumat, 15 Januari 2021
Rabu, 13 Januari 2021
cara membuat kwh/power meter IoT 3 phase dengan PZEM004t
Kamis, 07 Januari 2021
Selasa, 05 Januari 2021
trik mengatasi troubleshooting ESP32 cam "reset continuous reboot"
sharing pengalaman menggunakan esp32 cam yang bermasalah selalu reboot secara terus terusan.
awalnya saya mengira esp32camnya rusak. coba iseng-iseng bertanya di grup WA modbus arduino. dan ada yang menjawab yaitu cak jimmi kardo sitepu selaku founder mikroavr.com dia menyarankan ada yang perlu di rubah setting flash mode arduino IDE nya.
kondisi sebelumnya flash modenya QIO, dia menyarankan dirubah ke DIO. dan malam ini baru saya bisa coba saran itu.
alhamdulillah normal.
thanks cak jimmy.
semoga sedikit pengalaman ini bermanfaat bagi pembaca blog puaks.
Sabtu, 02 Januari 2021
apa itu can bus?? bisa kah arduino menggunakan protokol ini??
Jadi CAN atau CAN bus ini adalah merupakan standar protocol yang pada awalnya digunakan pada industri otomotif. CAN Bus digunakan untuk menghubungkan antar sub-system pada kendaraan agar bisa saling terhubung dan bertukar data tanpa menggunakan banyak kabel. CAN pertama kali dikembangkan oleh perusahaan Robert Bosch GmbH dan secara resmi dirilis sebagai standar komunikasi data pada industri otomotif oleh Society of Automotive Engineers (SAE). Saat ini standar komunikasi CAN yang dirilis telah mencapai versi 2.0 dan dibagi menjadi dua part yaitu CAN 2.0 A dan CAN 2.0 B. Sampai saat ini standar CAN masih tetap dikembangkan oleh Bosch. Rilis paling terbaru adalah standar CAN FD (CAN with Flexible Data-Rate) yang dikeluarkan pada tahun 2012. Walaupun CAN FD merupakan versi paling terbaru, namun standar CAN 2.0 A dan CAN 2.0 B masih banyak digunakan. Untuk saat ini CAN tidak hanya digunakan pada industri otomotif saja, namun sudah merambah ke industri automation dan aviation.
CAN Bus dapat digunakan untuk komunikasi data multi point sama seperti EIA-485. Ini berarti dalam satu jaringan CAN bus bisa terdapat lebih dari dua perangkat yang dapat bertukar data. Tidak ada master dan slave pada komunikasi CAN, semua perangkat yang terhubung dalam satu jaringan disebut dengan node. Masing-masing node dapat berkomunikasi sesama node lainnya selama masih dalam satu jaringan yang sama. Data yang dikirim dan diterima adalah data berupa bilangan Hexsadesimal maksimum sebanyak 8 data byte.
Sekarang apakah bisa arduino menggunakan protocol CAN bus ?
Bisa
kali ini saya akan mencoba protocol ini dengan arduino baik itu sebagai transiever maupun reciever.

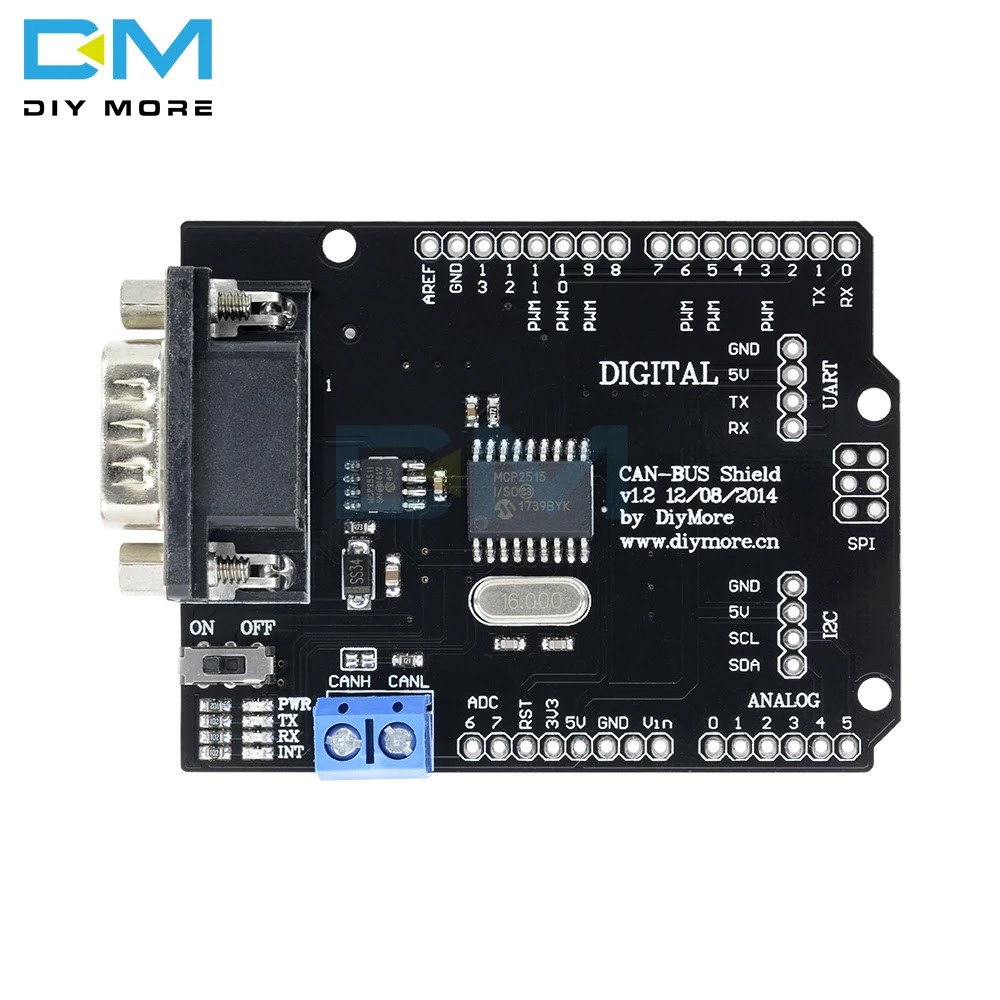

saya menggunakan modul shield CAN dari diymore. modul ini support arduino uno atau mega 2560. tinggal tancap di atasnya saja.
adapun fiturnya sebagai berikut :
- Implements CAN V2.0B at up to 1 Mb/s
- SPI Interface up to 10 MHz
- Ariduino/ Freaduino Completely compatible
- Standard (11 bit) and extended (29 bit) data and remote frames
- Industrial standard 9 pin sub-D connector
- Two receive buffers with prioritized message storage
- Operating voltage: DC5-12V
- Size: 78mmx53.5m
library yang dibutuhkan adalah seed arduino can (download)
belajar modbus arduino dengan modul multifungsi
komponen yang dibutuhkan antara lain :
- arduino uno + kabel usb
- modul multifungsi dari wavgat
library yang dibutuhkan :
- modbus
- dht
- adafruit sensor
- remote
Cara membuat datalogger blynk di spreadsheet / googlesheet menggunakan akun versi Free
silahkan video di atas. semoga bermanfaat. jika masih kurang jelas bisa kontak saya
-
#define BLYNK_PRINT Serial #include <TimeLib.h> #include <ESP8266WiFi.h> #include <BlynkSimpleEsp8266.h> #include <Wi...
-
Pengertian blynk sudah dijelaskan pada artikel sebelumnya klik apa itu blynk??? Sekarang penjelasan tentang prinsip kerjanya . Blynk ...
-
cara menghitung kebutuhan rectifier untuk suatu supply peralatan. jika rectifier 110VDC dan ingin memasang baterai 12v 100AH. dan beban...
