Register address modbus PZEM004T



untuk merubah slave id berikut register addresnya

CT Clamp yang membuat bingung hasil pengukurannya



Assalamu'alaikum,

warga dunia maya.

Founder SIMOR kali ini akan berbagi pengalaman menggunakan CT Clamp seperti gambar di atas. sebelum membeli sangat tertarik sekali karena mempunya beberapa kelebihan,antara lain:

1. penggunaannya user friendly, tinggal capit aja

2. aman digunakan saat pengukuran beban di trafo

3. warnanya sesuai standart RST

4. kelebihan terakhir yaitu di harganya, karena hampir 2x lipat harga CT splitcore

jadi itu tadi kelebihannya yang membuat ingin segera membelinya. kemudian CT clamp itu sudah terbeli dan terangkai seperti gambar dibawah ini:

setelah jadi alat. akhirnya ditest dilapangan sama teman-teman yantek. Ternyata hasilnya diluar dugaan. akurasinya sangat jauh. berikut hasilnya:

CT clamp ---- Tang ampere
91                    64

100                  74

114                  91

kemudian kucoba kepada teman-temen. mereka tidak tau juga. ada yang menanyakan berapa tingkat akurasinya. kalo di spek sih tertulis 0.5.

Ide kemudian tiba-tiba muncul,

 ada kabel NYYHY 2x1,5mm  sisa. kemudian saya coba ganti kabel existing yang mn ukurannya cuma 1mm kalo gk salah dan puanjang sekali.

jadilah seperti gambar di foto dibawah ini.

dan hasil pengukuran di video

cukup sekian dulu critanya. semoga bermanfaat bagi temen" yang mau beli CT clamp ini jangan kawatir dengan hasilnya....

jangan lupa tinggalkan komen setelah membaca ini...

Jazakallah khairan

Wassalamu'alaikum

Founder SIMOR

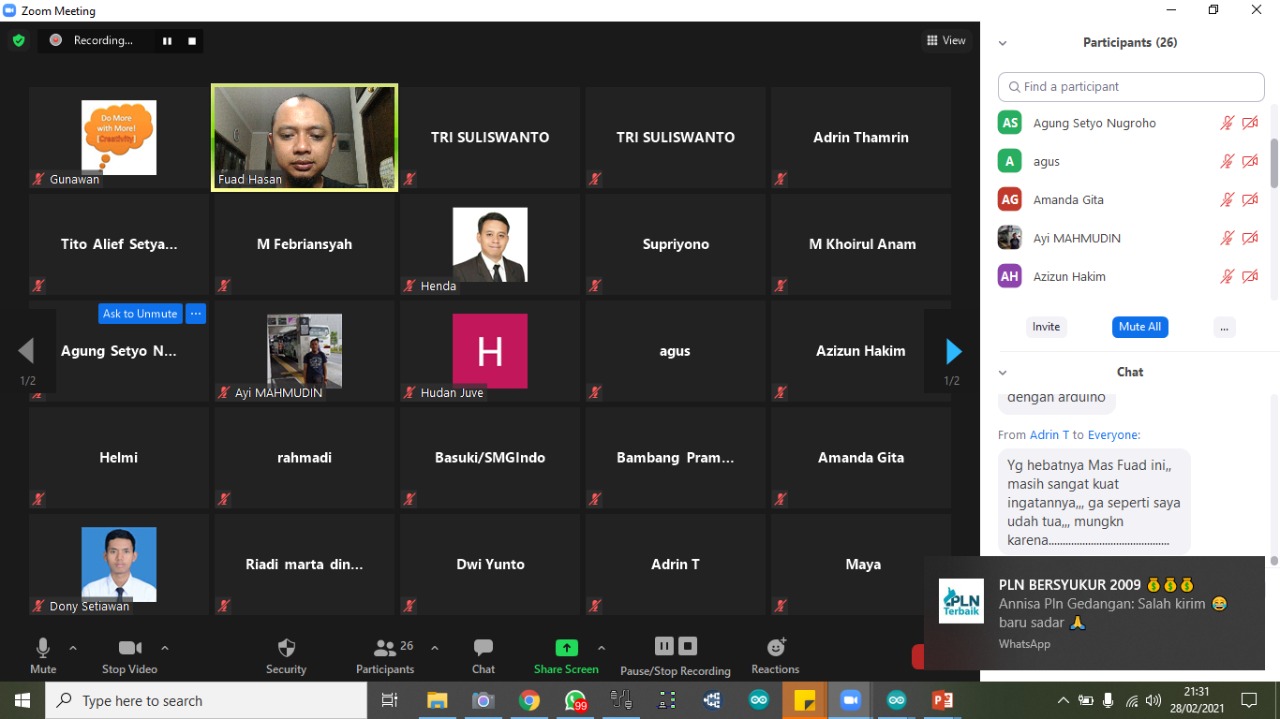

NGOPI - Bagaimana upload stm32 via ST Link dengan software arduino IDE



kesimpulan ngopi tadi malam :
1. led builtin stm32 versi bluepill itu di pc13, versi blackpill itu di pb12

2. upload via stlink tidak bisa monitor serial.print kalo pakai stlink yang harga 30rb an. solusinya pakai usb to ttl di pin PA9 dan PA10 untuk tx rxnya

3. upload via ST link sangat mudah gak ribet cukup colok seperti digambar

yang mau menambahkan silahkan tinggalkan komen dibawah ini

untuk artikel tentang STM32 pakai usb to ttl bisa kunjungi link INI

driver ST link download

file presentasi  DOWNLOAD
