Cara menampilkan data Float protocol Modbus di Node Red



Lockdown hari ke 6

oprek data modbus. data di modbus banyak sekali variannya. antara lain:
1. integer

2. float (float 32) tergantung

3. long (int64) biasanya data KWH

kali ini saya oprek tipe data float di PM750, yang kebetulan datanya float. dan datanya d tampilkan di Node Red.

percobaan ini hanya menggunakan usb to rs485 yang d colok di laptop.

langsung saja ke step by  stepnya

1. siapkan pm750 + steker dan kabelnya

2. wiring pm750 di input VN dan V1 saja, karena yg d tampilkan cukup tegangan saja.

3. sambungkan usb to rs485 ke pm750 A to A, B to B

4. Cek parameter Setting  pm750 (baudrate, parity, id slave)

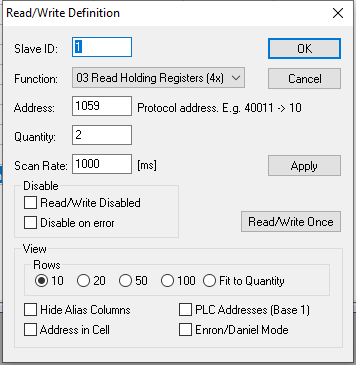

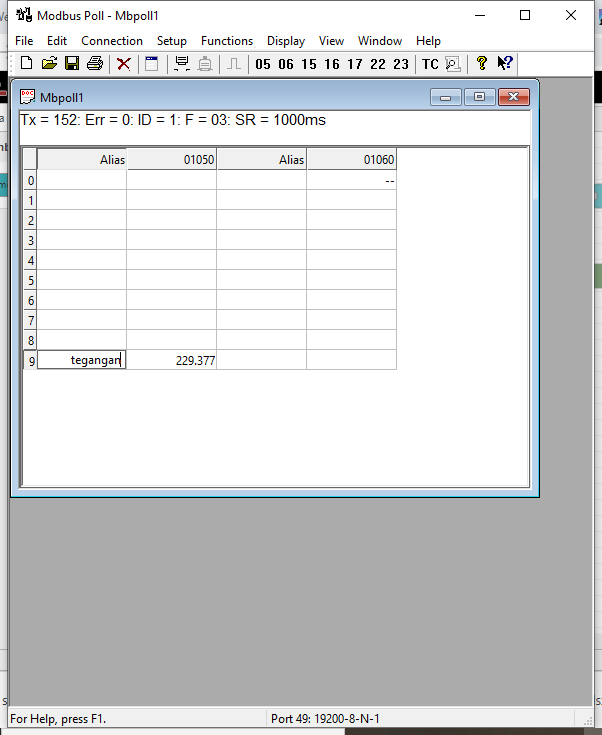

5. test protocol pakai Modbus poll

6. cari register tegangan VRN di datasheet pm750. (1059)

7. jika sudah muncul lanjut ke node red

8. Instal pallete modbus di node red

9. drag n drop 3 pallete (modbus read, function,gauge)

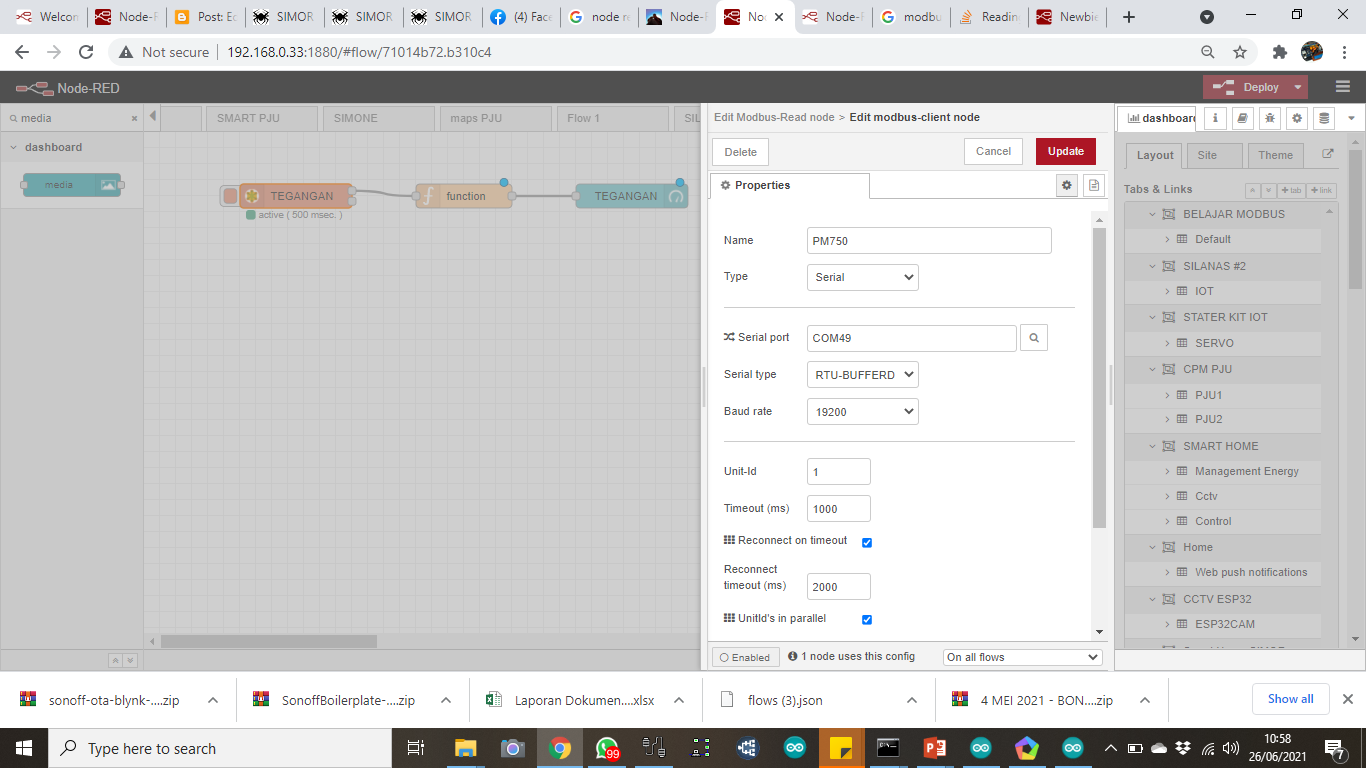

10. edit node Modbus Read

11. Edit Node function

let pay = msg.payload;

const buf = Buffer.allocUnsafe(4);

buf.writeInt16BE(pay[1],2);

buf.writeInt16BE(pay[0],0);

msg.payload = buf.readFloatBE(0);

msg.payload = msg.payload.toFixed(2);

return msg;

12. Edit Node gauge

13. Klik deploy pojok kanan atas

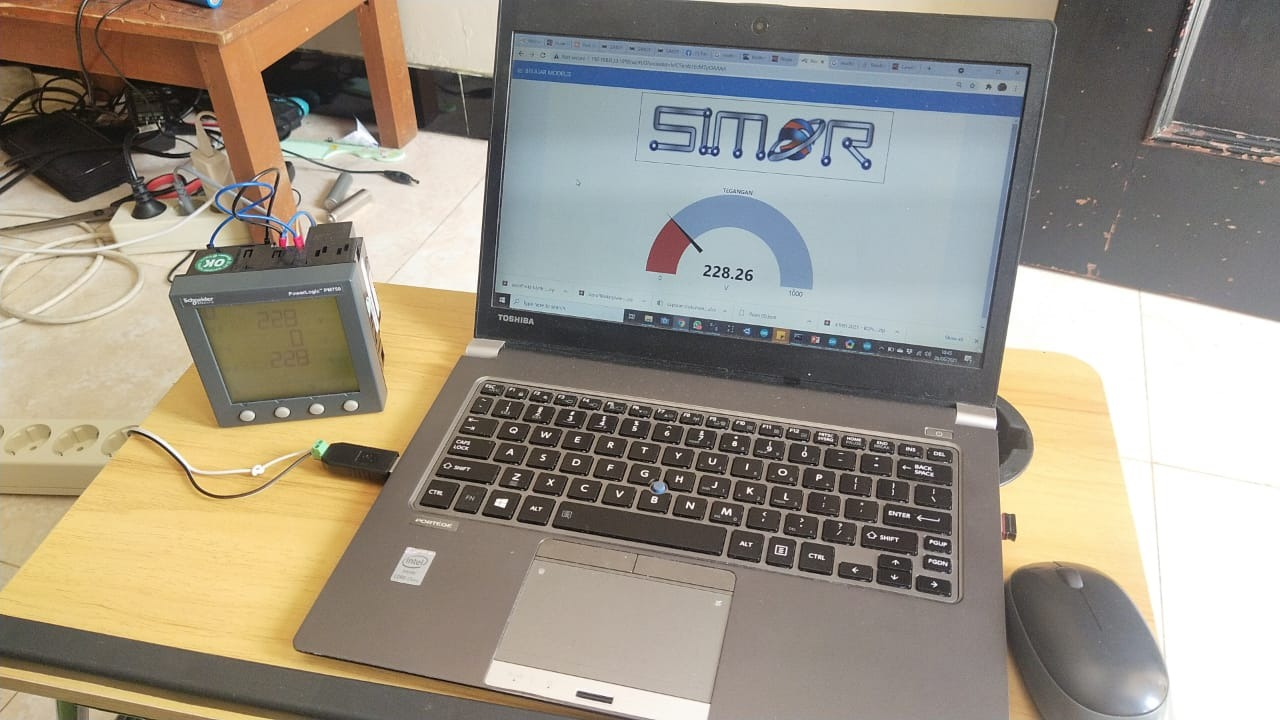

14. Buka new tab browser dashboard

SONOFF Blynk



oprek di hari LOCKDOWN ke 5 temanya sonoff to Blynk.

sebenarnya sudah lama beli modul 1 channel sonoff ini. cuma statusnya ngegantung, karena belum ada jadwal ngoprek.

langsung saja, apa saja material yang dibutuhkan untuk oprek kali ini :

1. Modul Sonoff

2. usb to ttl + kabel jumper female to female

3. Pin header 4x1

4. kabel + steker

alat yang dibutuhkan :
1. Laptop yang sudah terinstal arduino IDE + board esp8266

2. Solder + timah secukupnya

3. HP pribadi/tetangga yang sudah terinstal blynk

Teman oprek :

1. kopi susu gula aren

2. Cemilan Secukupnya

eksekusi 1

1. bongkar isi sonoff

2. Cari 4 lubang (gnd, tx,rx,3,3)

3. solder header 4x1 di 4 lubang(gnd, tx,rx 3,3v)

4. sambungkan usb to ttl ke sonoff (mode cross)

5. tekan tombol  di sonoff (jangan dilepas)

6. tancapkan usb to ttl ke pc/laptop

7.  buka koding

#include <ESP8266WiFi.h>

#include <WiFiClient.h>

#include <ESP8266WebServer.h>

#include <ESP8266mDNS.h>

#include <ESP8266HTTPUpdateServer.h>

#include <BlynkSimpleEsp8266.h>

const char* host = "SIMOR";

const char* ssid = "nama wifi";

const char* password = "password wifi";

#define BLYNK_PRINT Serial

ESP8266WebServer httpServer(80);

ESP8266HTTPUpdateServer httpUpdater;

#define tombol 0

#define led 13

#define relay 12

char auth[] = "token";

void setup(void) {

  pinMode(tombol, INPUT_PULLUP);

  pinMode(led, OUTPUT);

  pinMode(relay, OUTPUT);

  Serial.begin(115200);

  Serial.println();

  Serial.println("Booting Sketch...");

  WiFi.mode(WIFI_AP_STA);

  Blynk.begin(auth, ssid, password, "blynk-cloud.com", 8080);

  digitalWrite(led, HIGH);

  digitalWrite(led, LOW);

  MDNS.begin(host);

  httpUpdater.setup(&httpServer);

  httpServer.begin();

  MDNS.addService("http", "tcp", 80);

  Serial.printf("HTTPUpdateServer ready! Open http://%s.local/update in your browser\n", host);

  Serial.println("IP address: ");

  Serial.println(WiFi.localIP());

}

void loop(void) {

  Blynk.run();

  httpServer.handleClient();

}

8. Pilih board esp8285

9. pilih port (sesuai usb to ttl) cek di device manager

10. Upload  - done

11. buka aplikasi Blynk

12. ambil widget Button set di D6 (GPIO12)

13. Run

14. Test kontrol

15. Minum kopinya

versi video

jika ada yang kurang jelas bisa tinggalkan komen.

terima kasih. semoga bermanfaat.

EVENT SILANAS #2



"Presentasi dari salah satu sponsor SILANAS #2, yaitu PT PMM"

"Sesi tanya jawab dengan peserta"

"Presentasi Narasumber Pertama  Ali Andriana"

"Keseriusan Peserta saat mendengarkan narasumber"

"Pembukaan Ketua Pnitia SILANAS #2"

"Penyerahan penghargaan oleh Ketua Umum kepada Peserta Terbaik"

"Penyerahan Piagam oleh pak Hatmoko kepada Sponsor Gold PT. PMM"

"Penyerahan Piagam oleh pak Hatmoko kepada Sponsor Gold PT. GIVA"

"Penyerahan Piagam oleh pak Hatmoko kepada Sponsor Gold PT. INES"

"Penyerahan Doorprize JWS oleh cak Tito kepada Peserta"

"Narasumber membantu peserta ketika kesulitan saat workshop"

"sesi tanya jawab peserta"

"Sesi bagi-bagi Hadiah, hampir total 60 total hadiah, kalo dijumlah setarah 25jt an"

"Presentasi dari salah satu Sponsor yaitu PT INES"

"Area Pameran Produk"

"Area Pameran Produk"

Semoga kita bisa di pertemukan diacara SILANAS #3.

silahkan tinggalkan KomentaR dalam  keseruannya saat silanas #2
